DBX 223 XS

Crossover DBX 223 XS

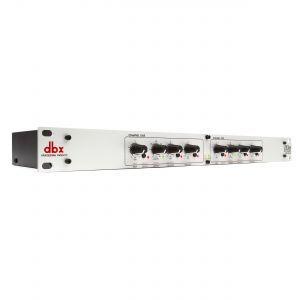

DBX 223 XS este un crossover activ profesional pentru sisteme PA, conceput să separe precis frecvențele și să trimită fiecare bandă către amplificatorul potrivit. Configurația flexibilă, filtrele Linkwitz-Riley și conectica XLR balansată îl diferențiază prin control, claritate și integrare rapidă în sisteme audio de diferite dimensiuni.

Într-un sistem de sonorizare, crossoverul împarte semnalul audio în frecvențe joase, medii și înalte, astfel încât fiecare difuzor să lucreze în zona pentru care a fost proiectat. DBX 223 XS contribuie la reducerea distorsiunilor, la creșterea headroom-ului și la obținerea unui sunet mai curat chiar și la niveluri ridicate de volum.

Caracteristici principale

Modelul poate fi utilizat în configurație stereo cu două căi sau în configurație mono cu trei căi, oferind flexibilitate pentru sisteme cu sateliți, subwoofer sau amplificare tri-amplificată.

• Crossover activ profesional pentru sisteme audio și PA
• Mod de funcționare 2 căi stereo sau 3 căi mono
• Filtre Linkwitz-Riley cu pantă de 24 dB/octavă
• Ieșire subwoofer mono cu sumare a frecvențelor joase
• Reglaje de gain pentru intrare, LF și HF
• Nivel individual reglabil pe ieșiri
• Comutator x10 range pe ambele canale
• Filtru trece-sus de 40 Hz, comutabil pe ambele canale
• Funcție phase reverse pe toate ieșirile
• Intrări și ieșiri XLR balansate
• LED-uri de stare pentru modurile Stereo și Mono
• Carcasă rack 19” cu înălțime de 1U
• Sursă internă de alimentare
• Conformitate CSA NRTL/C și CE
• Garanție standard de 2 ani pentru piese și manoperă

Control precis al frecvențelor

Filtrele Linkwitz-Riley de 24 dB pe octavă asigură o separare clară între benzile de frecvență și o sumare coerentă în zona de crossover. Această caracteristică este apreciată în sonorizările profesionale, deoarece permite tranziții naturale între subwoofer, difuzoare de medii și drivere de înalte.

Funcționarea stereo pe două căi este potrivită pentru sisteme formate din subwoofere și sateliți, în timp ce modul mono pe trei căi permite alimentarea separată a secțiunilor de joase, medii și înalte. Comutatorul x10 range extinde domeniul frecvențelor de crossover, fiind util atât pentru boxe compacte, cât și pentru sisteme PA de putere mare.

Integrare eficientă a subwooferului

Ieșirea sub out mono combină informația de joasă frecvență și permite conectarea simplă a unuia sau mai multor subwoofere. Această soluție este practică în configurațiile în care frecvențele joase trebuie distribuite centralizat, fără a compromite imaginea stereo a sateliților.

Reglajele independente de gain pentru intrare, LF și HF facilitează potrivirea nivelurilor dintre amplificatoare și incinte. Astfel, operatorul poate compensa diferențele de sensibilitate și poate ajusta echilibrul tonal al sistemului fără echipamente suplimentare de procesare.

Protecție și aliniere de fază

Filtrul trece-sus comutabil la 40 Hz reduce frecvențele subsonice care pot provoca excursii inutile ale difuzoarelor și consum de putere fără beneficii sonore reale. Această funcție contribuie la protejarea wooferelor și la obținerea unui răspuns mai controlat în zona joasă.

Inversarea de fază disponibilă pe toate ieșirile ajută la corectarea problemelor de aliniere dintre subwoofer, sateliți și amplificatoare. Este utilă în special atunci când poziționarea boxelor sau diferențele de fază dintre componente produc anulări în apropierea frecvenței de crossover.

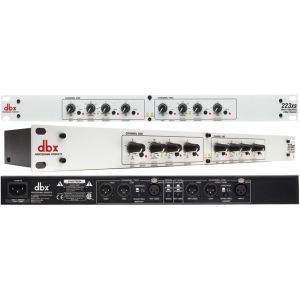

Conectică și instalare în rack

Intrările și ieșirile XLR balansate reduc riscul de zgomot și interferențe pe traseele audio, fiind potrivite pentru cabluri lungi și instalații profesionale. LED-urile de stare indică modul Stereo sau Mono, astfel încât verificarea configurației să fie rapidă chiar și în condiții de scenă.

Formatul standard de 19 inch și înălțimea de 1U permit montarea ușoară într-un rack de procesare. Sursa internă de alimentare simplifică instalarea și elimină necesitatea unui adaptor extern, păstrând partea frontală și cablarea sistemului cât mai ordonate.

Specificații tehnice

Recomandat pentru sisteme profesionale

DBX 223 XS este potrivit pentru DJ, formații live, săli de evenimente, cluburi, studiouri de repetiții și instalații fixe. Datorită modurilor stereo și mono, poate fi adaptat rapid atât unui sistem compact cu două căi, cât și unei configurații tri-amplificate cu cerințe mai complexe.

Este o soluție practică pentru utilizatorii care doresc un crossover fiabil, cu zgomot redus și reglaje intuitive. Separarea precisă a frecvențelor permite amplificatoarelor și difuzoarelor să funcționeze mai eficient, oferind un sunet cu impact, dinamică și claritate mai bune.

Întrebări frecvente

Este DBX 223 XS potrivit pentru un sistem cu subwoofer și sateliți?

Da. Modul stereo pe două căi și ieșirea sub out mono permit integrarea simplă a subwooferelor cu sateliți, iar reglajele separate ajută la echilibrarea nivelurilor audio.

Poate fi folosit într-un sistem tri-amplificat?

Da. Modul mono pe trei căi permite separarea benzilor de joase, medii și înalte pentru utilizarea cu amplificatoare și difuzoare dedicate.

Ce rol are filtrul de 40 Hz?

Filtrul trece-sus elimină frecvențele subsonice, limitează excursia inutilă a difuzoarelor și poate contribui la protejarea sistemului la niveluri mari de volum.
