Cameo SB 6 DUAL

DMX Splitter/Booster Cameo SB 6 DUAL

DMX Splitter/Booster Cameo SB 6 DUAL este o soluție profesională pentru amplificarea și distribuirea stabilă a semnalului DMX. Cele 6 ieșiri izolate electric, formatul rack de 19 inch și monitorizarea prin LED-uri îl recomandă pentru scene, cluburi, teatre, evenimente live și instalații fixe.

Distribuție DMX stabilă și sigură

Cameo SB 6 DUAL amplifică semnalul DMX de intrare și îl distribuie către șase ramuri independente, contribuind la păstrarea integrității datelor pe distanțe mari sau în sisteme cu numeroase corpuri de iluminat. Izolarea electrică a ieșirilor reduce riscul de interferențe, bucle de masă și propagarea unei defecțiuni de la o ramură către celelalte.

Unitatea poate fi utilizată cu moving heads, proiectoare LED, dimmere, stroboscoape, controlere DMX și alte echipamente compatibile. Funcția de booster este utilă atunci când rețeaua include trasee lungi de cablu sau mai multe dispozitive conectate succesiv.

Conectică flexibilă pentru instalații profesionale

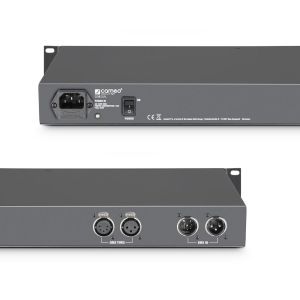

Intrarea DMX și conexiunea DMX THRU sunt disponibile atât pe panoul frontal, cât și pe partea din spate. Cele două conexiuni sunt cablate în paralel, ceea ce permite conectarea rapidă, alegerea direcției de cablare și integrarea simplă în rack-uri sau flight case-uri.

Pentru compatibilitate extinsă, Cameo SB 6 DUAL utilizează conectori XLR cu 3 pini și 5 pini. Cele șase ieșiri DMX sunt amplasate pe partea din spate, contribuind la o organizare mai curată a cablurilor și la un management eficient al traseelor în instalațiile fixe sau mobile.

Monitorizare rapidă prin LED-uri

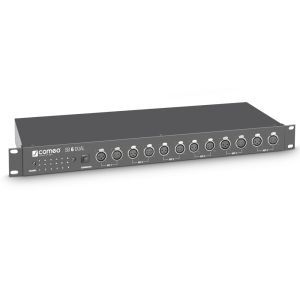

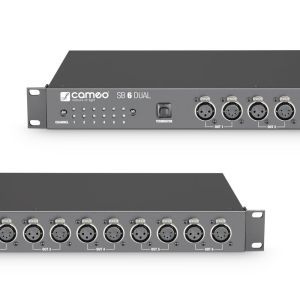

Panoul frontal include câte un LED pentru alimentare și câte un LED pentru semnal pe fiecare dintre cele șase canale. Aceste indicatoare permit verificarea instantanee a funcționării și identificarea rapidă a unei eventuale probleme în timpul montajului, al testelor sau al unui spectacol.

Terminație corectă a liniei DMX

Ieșirea DMX THRU dispune de un rezistor de terminație de 120 Ohm, care poate fi activat sau dezactivat prin intermediul unui comutator. Terminarea corectă a liniei ajută la reducerea reflexiilor de semnal și la îmbunătățirea stabilității comunicării, în special pe traseele lungi.

Caracteristici principale

• Splitter și booster DMX pentru distribuția stabilă a semnalului
• 6 ieșiri DMX cu izolare electrică individuală
• Intrare DMX și DMX THRU disponibile pe față și pe spate
• Conexiuni de intrare și THRU cablate în paralel
• Conectori XLR 3-pin și XLR 5-pin pentru compatibilitate extinsă
• Rezistor de terminație de 120 Ohm comutabil pe ieșirea THRU
• LED separat pentru alimentare și semnal pe fiecare canal
• Construcție rack de 19 inch, cu înălțime de 1U
• Ieșiri poziționate pe partea din spate pentru cablare ordonată
• Întrerupător de alimentare și conector IEC
• Cablu de alimentare inclus

Integrare în rack și utilizare touring

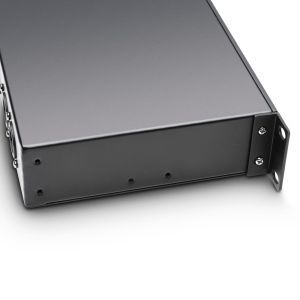

Formatul standard de 19 inch și înălțimea de 1U permit montarea facilă în rack-uri tehnice, flight case-uri și sisteme de control pentru iluminat. Dimensiunile compacte, greutatea de aproximativ 2,976 kg și construcția orientată spre utilizare profesională fac unitatea potrivită atât pentru touring, cât și pentru instalații permanente.

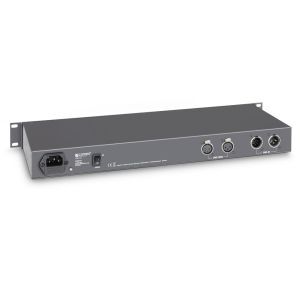

Întrerupătorul de alimentare accesibil și conectorul IEC simplifică exploatarea zilnică. Alimentarea la 230 V AC și consumul redus de 15 W permit integrarea fără dificultăți în infrastructura electrică obișnuită a unui sistem de scenă.

Specificații tehnice

Aplicații recomandate

Acest splitter/booster DMX este potrivit pentru sisteme de iluminat inteligente, producții de teatru, concerte, cluburi, evenimente corporate, studiouri și instalații arhitecturale. Separarea pe șase ramuri permite o distribuție mai ordonată a semnalului și simplifică depanarea atunci când un sistem include multe dispozitive sau trasee de cablu complexe.

Întrebări frecvente

Este potrivit pentru montare în rack?

Da. Unitatea are format standard de 19 inch și ocupă 1U, fiind potrivită pentru rack-uri tehnice și flight case-uri.

Câte echipamente DMX pot fi conectate?

Cameo SB 6 DUAL oferă șase ieșiri DMX izolate electric, fiecare putând alimenta o ramură separată a rețelei, în funcție de configurația și limitele sistemului DMX utilizat.

Ce rol are ieșirea DMX THRU?

Ieșirea THRU retransmite semnalul de intrare și permite continuarea liniei DMX către alte echipamente. Rezistorul de 120 Ohm poate fi activat atunci când această linie trebuie terminată corect.

Are conectori XLR cu 3 și 5 pini?

Da. Intrarea și conexiunea THRU folosesc variante XLR 3-pin și XLR 5-pin, oferind flexibilitate pentru diferite tipuri de echipamente și cabluri DMX.
