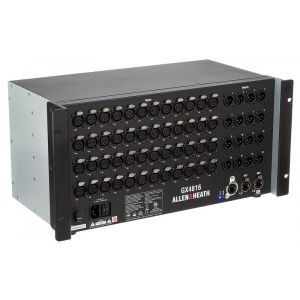

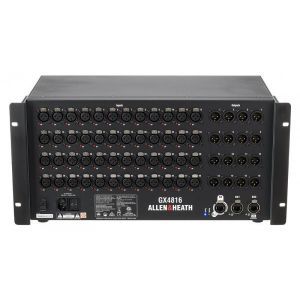

Allen&Heath GX4816

Expander Allen&Heath GX4816

Expanderul audio digital Allen & Heath este o soluție profesională pentru extinderea rapidă a intrărilor și ieșirilor într-un sistem de mixaj la 96 kHz. Cu 48 de intrări analogice, 16 ieșiri XLR și conectare pe cablu CAT5e, oferă flexibilitate ridicată pentru concerte, instalații fixe, broadcast și aplicații de touring.

Conceput ca stagebox sau distribuitor de scenă, echipamentul integrează preamplificatoare de microfon, conversie AD/DA și transport audio digital de înaltă fidelitate. Conectivitatea de tip REAC/DX permite amplasarea unității la distanță față de mixer, păstrând cablarea simplă și fiabilă.

Extindere audio profesională la 96 kHz

Cu 48 de canale analogice pentru microfon și linie, expanderul este potrivit pentru scene mari și sisteme care folosesc numeroase surse audio. Cele 16 ieșiri analogice balansate pe XLR pot fi utilizate pentru monitoare de scenă, sisteme de sonorizare, distribuție către amplificatoare sau rutări complexe de semnal.

Unitatea poate fi instalată la o distanță de până la 100 de metri de mixer, utilizând cabluri CAT5e sau variante superioare. Porturile EtherCon oferă o conexiune robustă, adecvată mediilor solicitante, unde protecția mecanică a cablurilor este importantă.

Caracteristici principale

• 48 intrări analogice pentru semnale de microfon sau linie
• 16 ieșiri analogice balansate pe conectori XLR
• Preamplificatoare de microfon tip dLive cu gain de până la +60 dB
• Pad de intrare de -20 dB pentru surse cu nivel de linie
• Indicator LED separat pentru Phantom Power pe fiecare canal
• Conversie AD/DA integrată și transport audio digital la 96 kHz
• Două porturi DX pentru extinderi suplimentare sau integrare cu sistemele ME
• Conectori EtherCon pentru utilizare sigură pe scenă
• Format rack 19″, cu înălțime de 5U și urechi de montaj integrate
• Transmisie pe cablu CAT5e de până la 100 m
• Configurare Plug & Play, fără adresare IP
• Actualizare automată de firmware prin mixerul compatibil

Integrare și compatibilitate

Expanderul poate fi utilizat cu sistemele Allen & Heath care folosesc conectivitate de tip REAC/DX, inclusiv consolele din seriile SQ, precum SQ5, SQ6 și SQ7, dar și cu platformele SQ și dLive. Este compatibil, de asemenea, cu modelele Qu care funcționează la 96 kHz, cu Avantis și cu procesoarele de matrice audio AHM.

În configurațiile dLive, conectarea se realizează printr-o placă gigaACE instalată într-un MixRack sau într-o suprafață dLive. Pentru sistemele Avantis și SQ, portul DX2 poate fi folosit pentru conectarea directă la un sistem personal de monitorizare ME, oferind interpreților control flexibil asupra monitorizării.

Porturi DX pentru extindere modulară

Primul port DX poate conecta un singur DX32 sau până la două unități DX168 ori DX164-W. Al doilea port, denumit DX2/ME, acceptă un DX32, până la două expandere DX168 sau DX164-W și poate fi utilizat pentru un sistem personal de monitorizare ME, în funcție de platforma audio folosită.

Această arhitectură permite construirea unui sistem modular, adaptat numărului de surse și ieșiri necesare. Poți utiliza stageboxul principal pentru preluarea semnalelor de pe scenă și adăuga ulterior unități suplimentare pentru extinderea intrărilor, ieșirilor sau a sistemului de monitorizare.

Instalare și utilizare simplificate

Funcționalitatea Plug & Play elimină necesitatea configurării adreselor IP sau a unor setări de rețea complicate. După conectarea la mixerul compatibil, sistemul este pregătit pentru lucru, iar actualizările de firmware sunt gestionate automat de mixer.

Formatul de rack 5U, construcția robustă și urechile integrate pentru montaj în rack de 19″ fac unitatea potrivită atât pentru instalații permanente, cât și pentru echipamente de touring. Preamplificatoarele cu gain de până la +60 dB permit utilizarea cu microfoane dinamice, condensatoare și surse line, iar padul de -20 dB ajută la prevenirea supraîncărcării la semnale puternice.

Detalii tehnice

Aplicații recomandate

Acest expander este recomandat pentru concerte, festivaluri, săli de spectacole, studiouri de broadcast, locații de cult și instalații audio fixe care necesită multe intrări și ieșiri la distanță. Este o alegere practică atunci când ai nevoie de preamplificatoare numeroase, conversie digitală la 96 kHz și o infrastructură de scenă ordonată.

Întrebări frecvente

La ce distanță poate fi amplasat expanderul?

Poate fi conectat la o distanță de până la 100 de metri de mixer prin cablu CAT5e sau superior, în funcție de configurația sistemului și de calitatea infrastructurii de rețea.

Este necesară configurarea unei adrese IP?

Nu. Conectarea este de tip Plug & Play, iar unitatea este recunoscută și gestionată de mixerul compatibil.

Câte surse audio pot fi conectate?

Sunt disponibile 48 de intrări analogice pentru microfon și linie, împreună cu 16 ieșiri analogice balansate pe XLR.

Poate fi folosit pentru monitorizare personală?

Da. Portul DX2/ME permite integrarea unui sistem personal de monitorizare ME atunci când este utilizat cu o platformă compatibilă.

Allen&Heath GX4816

Specificații Allen&Heath GX4816
