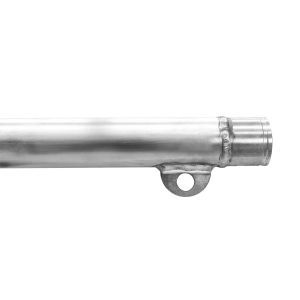

Alutruss U-Frame Base Part

Single Tube Alutruss U-Frame Base Part

Single Tube Alutruss U-Frame Base Part

Baza Alutruss U-Frame cu tub unic și sistem QUICK-LOCK este concepută pentru realizarea unor structuri modulare stabile, potrivite pentru scene, cluburi și școli de dans sau servicii de închiriere. Fabricată în Europa din aliaj de aluminiu EN-AW 6082, această componentă oferă rezistență ridicată la sarcini și o greutate redusă de numai 2,45 kg.

Elementul are o lungime de 60 cm, o lățime de 5 cm și o înălțime de 55 cm, fiind compatibil cu țevi pentru schele cu diametrul de 50 mm. Sistemul QUICK-LOCK permite conectarea eficientă a cadrelor în U, însă montajul trebuie realizat conform cerințelor de fixare și siguranță.

Caracteristici principale

• Tub unic cu sistem de conectare QUICK-LOCK.
• Aliaj de aluminiu EN-AW 6082, potrivit pentru sarcini mari.
• Capacitate de încărcare a unui cadru în formă de U: sarcină punctuală de 100 kg.
• Compatibil cu țevi pentru schele de 50 mm.
• Construcție ușoară, cu greutate de 2,45 kg.
• Culoare naturală a aluminiului.
• Fabricat în Europa.
• Recomandat pentru scene, cluburi și școli de dans, precum și pentru firme de închiriere.

Instrucțiuni de montaj

Numărul de cadre în U utilizate într-o structură se stabilește prin însumarea greutății nete a cadrelor în U și a tuturor sarcinilor adăugate. Valoarea totală nu trebuie să depășească capacitatea de încărcare a secțiunii superioare a cadrului în U.

• Fiecare cadru trebuie conectat în două puncte la cadrul aflat deasupra sa, utilizând conectorii incluși.
• Un cadru trebuie fixat cu ajutorul celor două ochiuri sudate pe tuburile laterale.
• Distanța de cădere trebuie să fie mai mică de 10 cm.
• Pentru fixare se folosesc cabluri sau lanțuri din oțel cu dimensiuni suficiente.
• Verificați stabilitatea întregii structuri înainte de utilizare și respectați sarcina maximă admisă.

Specificații tehnice

Întrebări frecvente

Pentru ce este utilizat produsul?

Single Tube Alutruss U-Frame Base Part este utilizat pentru construirea și susținerea unor structuri modulare pentru scene, cluburi, școli de dans și aplicații de închiriere.

Care este sarcina maximă admisă?

Sarcina punctuală maximă pentru un cadru în formă de U este de 100 kg. Sarcina totală a structurii trebuie calculată împreună cu greutatea cadrelor și a tuturor elementelor adăugate.

Cum se fixează cadrul?

Cadrul trebuie conectat în două puncte la cadrul superior, cu ajutorul conectorilor incluși, și asigurat prin cele două ochiuri sudate de pe tuburile laterale. Pentru fixare se recomandă cabluri sau lanțuri din oțel dimensionate corespunzător.
