Palmer AOC LOOM XLR M
  • Palmer AOC LOOM XLR M
  • Palmer AOC LOOM XLR M
  • Palmer AOC LOOM XLR M
  • Palmer AOC LOOM XLR M
  • Palmer AOC LOOM XLR M
  • Palmer AOC LOOM XLR M
  • Palmer AOC LOOM XLR M
511.00
Livrare gratuită
Disponibil cu precomandă, expediere posibilă: 25.sep.2026
2 ani
  • Transmite 4 semnale analog balansate sau 8 semnale digitale AES3 printr-un singur cablu Ethernet (Cat5e sau superior, cablul nu este inclus)
  • Conectori premium Neutrik: Ethercon cu protecție anti-deconectare și 4 ieșiri XLR tată numerotate și colorate pentru identificare rapidă
  • Construcție robustă pentru utilizare profesională: carcasă din aluminiu și oțel, cablu mesh rezistent (0,5 m), compatibil cu Phantom Power 48 V

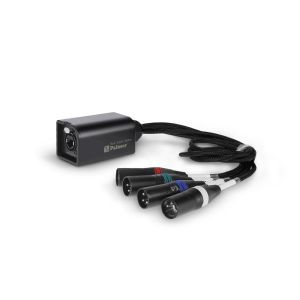

Cablu Multicore Palmer AOC LOOM XLR M

Palmer AoC Loom XLR M este un cablu multicore adaptor profesional, conceput pentru transmiterea mai multor semnale audio printr-un singur cablu Cat5e sau superior. Soluția oferă conexiuni rapide și ordonate între stagebox-uri, rack-uri și echipamente cu intrări XLR, fără ca un cablu de rețea să fie inclus în pachet.

Prin conexiunea RJ45/Ethercon, adaptorul poate transporta 4 canale audio analogice balansate sau până la 8 canale audio digitale AES3, în funcție de configurația sistemului. Este compatibil și cu semnale DMX, MIDI și alimentare Phantom Power de 48 V, fiind potrivit pentru concerte, studio, conferințe și producții mobile.

Caracteristici principale

Palmer AoC Loom XLR M este proiectat pentru instalare rapidă, identificare facilă a canalelor și utilizare fiabilă în aplicații profesionale. Construcția solidă și conectorii Neutrik contribuie la durabilitate și la menținerea integrității semnalului.

  • Transmisie prin cablu Cat5e sau standard superior: 4 canale audio analogice balansate sau până la 8 canale audio digitale AES3
  • Cablul de rețea nu este inclus

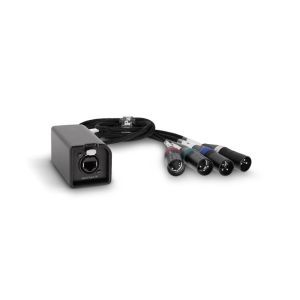

  • Adaptor Ethercon/RJ45 către 4 conectori XLR tată cu 3 pini

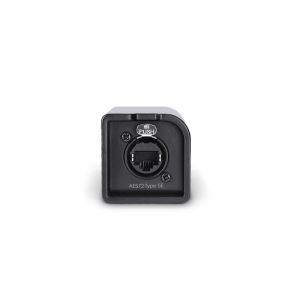

  • Conector AES72 tip 5E
  • Compatibil cu alimentare Phantom Power de 48 V
  • Suport pentru semnale audio, DMX și MIDI

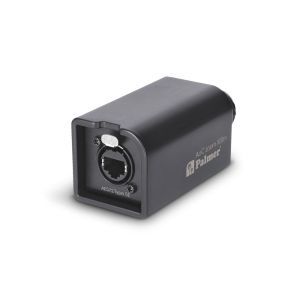

  • Conector Ethercon cu protecție împotriva deconectării accidentale
  • Conectori XLR premium Neutrik
  • Conectori XLR numerotați și colorați pentru identificarea rapidă a canalelor
  • Cabluri scurte tip mesh, cu lungimea de 0,5 m

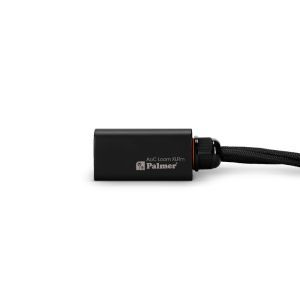

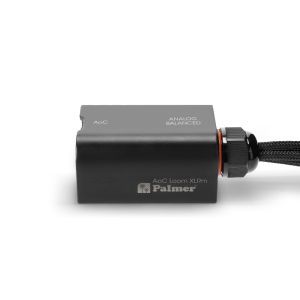

  • Carcasă rezistentă din aluminiu și oțel
  • Proiectat în Germania

Conectare și utilizare

Conexiunea Ethercon permite folosirea unui singur cablu Ethernet pentru transportul mai multor canale, contribuind la un cablaj mai curat și la reducerea timpului de instalare. Sistemul este recomandat pentru trasee dintre stagebox și consolă, rack și echipamente de procesare sau interfețe cu intrări XLR.

Mufa Ethercon beneficiază de un mecanism de blocare care ajută la prevenirea deconectării atunci când cablul este tensionat accidental sau este utilizat în zone cu trafic intens. Conectorii XLR tată sunt numerotați și colorați, astfel încât patching-ul să fie mai rapid și mai clar în timpul evenimentelor live.

Aplicații recomandate

Adaptorul Palmer AoC Loom XLR M poate fi utilizat la concerte live, festivaluri, sesiuni de studio, conferințe de presă, evenimente corporate și instalații audio mobile. Este o alegere practică atunci când mai multe semnale trebuie rutate printr-un singur cablu Cat5e sau printr-o infrastructură de rețea compatibilă.

Datorită suportului pentru audio analog balansat, AES3, DMX, MIDI și Phantom Power de 48 V, produsul se integrează în numeroase sisteme profesionale. Carcasa metalică și cablurile protejate tip mesh permit utilizarea repetată în producții unde rezistența mecanică este importantă.

Specificații tehnice

Tip produsAdaptor audio prin cablu Cat
Intrare1 x conexiune balansată prin RJ45/Ethercon
Conector intrareRJ45 Ethercon
Ieșiri4 x ieșiri balansate
Conectori ieșire4 x XLR tată, 3 pini
Transport analog4 canale audio analogice balansate
Transport digitalPână la 8 canale audio digitale AES3
CompatibilitateCablu Cat5e sau standard superior
Alimentare PhantomCompatibilă cu Phantom Power de 48 V
Material carcasăAluminiu și oțel
Lungime cabluri0,5 m
Dimensiuni128 x 140 x 50 mm
Greutate0,38 kg
Temperatură operare-20 °C până la 70 °C
Umiditate aer< 80%, fără condens

Performanțe audio

Parametrii electrici ai adaptorului sunt potriviți pentru transmisia profesională a semnalelor audio balansate, cu nivel maxim ridicat și distorsiuni reduse. Valorile de mai jos indică performanța măsurată în condițiile specificate.

Nivel maxim intrare+32 dBu, THD < 1%, la 1 kHz
Banda frecvențe0 Hz – 20 kHz
THD< 0,0005%, la 1 kHz, +4 dBu, unity, neponderat

Layout pini RJ45

Maparea RJ45 este optimizată pentru transportul semnalelor balansate și facilitează integrarea adaptorului în sisteme de distribuție audio existente. Respectarea schemei de pini este importantă pentru rutarea corectă a canalelor și pentru evitarea erorilor de conectare.

Pin 1Canal 3 -
Pin 2Canal 3 +
Pin 3Canal 4 -
Pin 4Canal 1 +
Pin 5Canal 1 -
Pin 6Canal 4 +
Pin 7Canal 2 -
Pin 8Canal 2 +

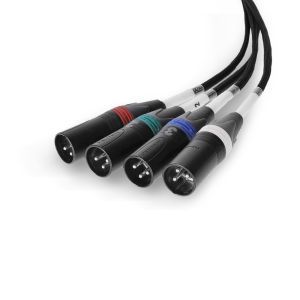

Codare culori canale

Codarea cromatică permite identificarea imediată a canalelor, fiind utilă în special atunci când adaptorul este montat într-un rack sau folosit într-un sistem cu numeroase conexiuni XLR.

  • Canal 1: roșu
  • Canal 2: verde
  • Canal 3: albastru
  • Canal 4: alb

Întrebări frecvente

Este inclus cablul Ethernet?
Nu. Palmer AoC Loom XLR M necesită un cablu Cat5e sau superior, care trebuie achiziționat separat.

Câte canale audio transmite?
Poate transmite 4 canale audio analogice balansate sau până la 8 canale digitale AES3, în funcție de sistemul utilizat și de configurația conexiunilor.

Este compatibil cu Phantom Power?
Da. Adaptorul este compatibil cu alimentare Phantom Power de 48 V, atunci când infrastructura și echipamentele conectate suportă această funcție.

Poate fi utilizat pentru DMX?
Da. Pe lângă semnalele audio, adaptorul poate transporta DMX și MIDI printr-un cablu Ethernet compatibil.

Pentru ce aplicații este potrivit?
Este recomandat pentru concerte live, studiouri, conferințe, evenimente corporate, rack-uri audio și producții mobile care necesită un cablaj compact și ușor de administrat.

Palmer AOC LOOM XLR M

Specificații Palmer AOC LOOM XLR M
Lungime0.5 m
Pentru-
Tip accesoriiCablu
Tip cabluriMulticore
Tip MufăXLR 3 poli tata
